Automatyczna maszyna do obracania

Automatyczna maszyna do obracania

Automatyczna maszyna do obracania jest używana głównie do obracania płyty grzewczej RIC i tokarstwa osłony wentylatora. Wysoki stopień automatyzacji, wysoka wydajność produkcji, do 8 sekund, aby ukończyć produkt. Z wyjątkiem ślepego zacisku, wszystkie inne procedury przetwarzania mogą być wypełnione za pomocą maszyn. Hydrauliczna obróbka dysku zmniejsza pracę operatora i poprawia warunki pracy.

Automatyczne narzędzie do obracania jest wysokie - automatyczne lub półtree - narzędzie maszyny. W porównaniu ze zwykłymi narzędziami maszynowymi ma charakterystykę wysokiej elastyczności, wysokiej wydajności, wysokiej precyzji przetwarzania, stabilnego i niezawodnego przetwarzania itp. Może zmniejszyć intensywność pracy pracowników i pomóc poprawić poziom zarządzania produkcją.

Obecnie zakres zastosowania maszyn jest bardzo szeroki, ale nasz maszyna do tokarki jest specjalnie odpowiedni do przetwarzania dysków ogrzewania. Gdy jest używany do przetwarzania płyt grzewczych, jest bardziej wydajny i produktywny niż tokarki CNC, o ile w branży będą używane maszyny, zostaną użyte automatyczne obracanie maszyn do obracania.

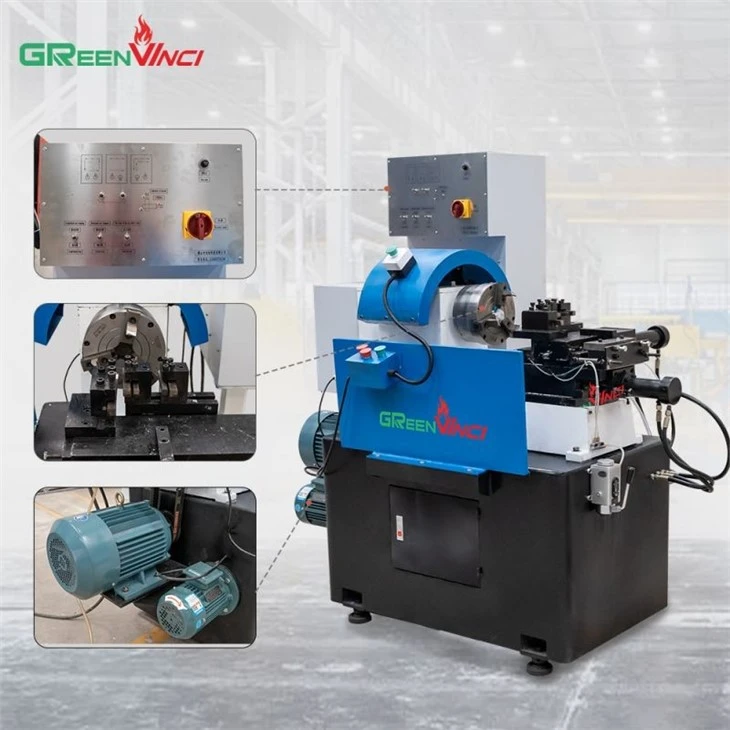

Poniżej znajduje się struktura tej automatycznej maszyny do obracania

1. Główny przełącznik zasilania

2. Trzy - Switch wydania Jaw Chuck

3. Pokrycie bezpieczeństwa 4. Zatrzymanie awaryjne

5. Wycofaj osłonę bezpieczeństwa 6. Rozpocznij

7. Chuck Clamp

8. Napełnij 68# hydrauliczny zbiornik olejowy

9. Dostosowanie krzywizny platen
10. Regulacja głębokości masy
11. Smarownik karetki

12. Przełącznik hamulca konwersji częstotliwości
13. Regulator ciśnienia pneumatycznego
14. 8 CM Connection Line Line
15. 380 v przewód zasilający

16. Dostosuj krzywiznę powierzchniową za pomocą śruby
17. Dostosuj krzywiznę powierzchniową za pomocą śruby
18. Regulacja śruby dla zewnętrznej średnicy dysku

19. Postępowanie narzędzi 1: Obracanie powierzchni, obracanie podłużne
20. Przykujczyciel 2: Obracanie wewnętrzne, obracanie poprzeczne
21. Postępowanie narzędzi 3: Zewnętrzne obracanie, obracanie poprzeczne

22. Przełącznik zatrzymania września kontroluje wrzeciono tokarki. Naciskanie go umożliwia normalny obrót, a naciskanie go zatrzymuje wrzeciono.
23. Przełącznik zatrzymania przebiegu formy: Naciskanie go zwraca tokarkę do pierwotnej pozycji po zakończeniu obracania powierzchni. Naciskanie go zatrzymuje tokarkę na końcu zewnętrznej średnicy tokarki. Naciskanie go z powrotem do pierwotnej pozycji wymaga zatrzymania awaryjnego, jak pokazano na rysunku 4.
24. Podłużny przełącznik stopu: Naciskanie go umożliwia kontynuowanie obracania wewnętrznej i zewnętrznej średnicy. Naciskanie go zatrzymuje obrócenie wewnętrznej i zewnętrznej średnicy. Naciskanie go z powrotem do pierwotnej pozycji wymaga zatrzymania awaryjnego, jak pokazano na rysunku 4.
25. Naciskanie rysunków 23 i 24 pozwala na normalne obracanie poziome i pionowe. Naciśnięcie Rysunek 25 pozwala na obrócenie podłużne do pozycji ustalonej, a następnie automatycznie wychodzi (w celu debugowania średnic wewnętrznych i zewnętrznych). Naciskanie ryc. 26 pozwala podłużnemu obróceniu się podłączyć poziomy punkt początkowy (punkt początkowy powierzchni tokarki), a następnie powrócić do punktu początkowego po osiągnięciu końca powierzchni tokarki. Naciśnięcie zatrzymania awaryjnego, jak pokazano na rysunku 4, zwraca maszynę do pierwotnej pozycji.



27. Hydrauliczny przełącznik ciśnienia oleju, zakres ciśnienia oleju: 25-28.

28. Zawór sterujący prędkości obrotu powierzchni (dla grubości ziarna narzędzia).

29. Zawór sterowania prędkością obrotową (do regulacji prędkości wprowadzania narzędzia).

Wysoki stopień automatyzacji, zapewniający wysoką wydajność produkcji.

Specjalnie zaprojektowany dla specjalnych samolotów, zwiększa dokładność powierzchni płyty grzewczej.

Łatwe działanie z minimalnymi wymaganiami technicznymi dla operatorów.
